Opis Produktu

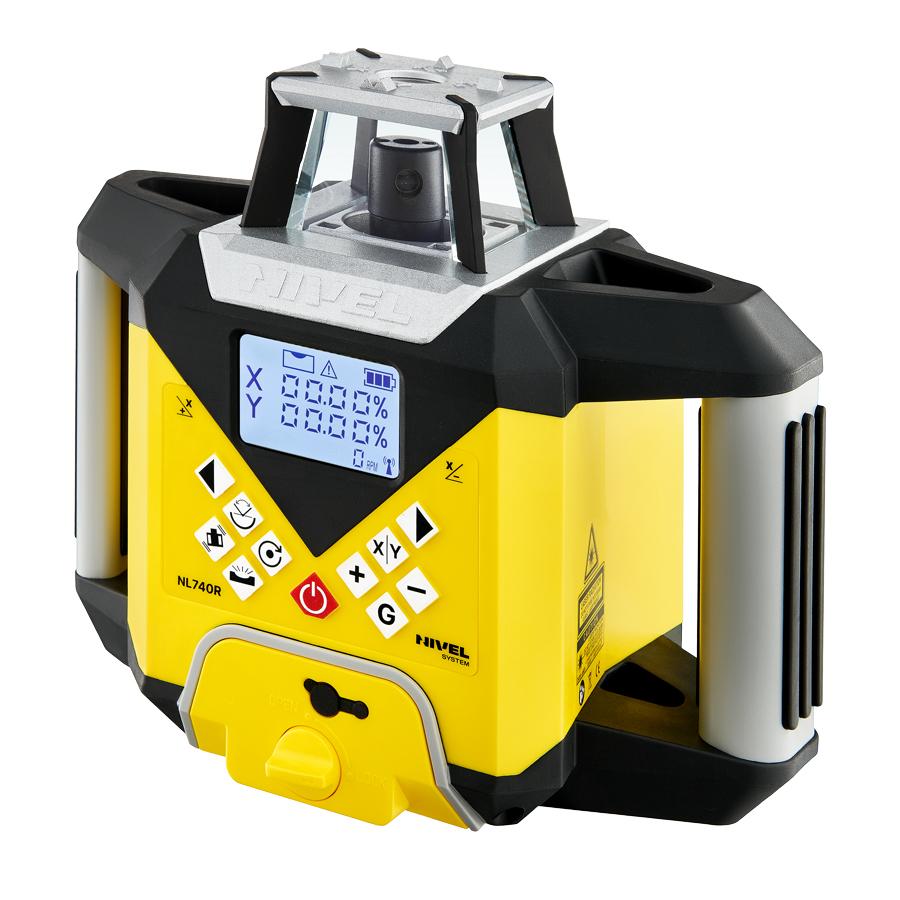

Sprzęt wyposażony został w system automatycznego wpasowania wiązki laserowej. Dzięki tej funkcji w łatwy sposób można ustawić spadki (prace poziome) czy wyszukać kierunek (prace pionowe). Laser dobrze się sprawdza na długich odcinkach robót (zasięg 700 m), w trudnych warunkach terenowych – szybko poziomuje, jest odporny na drgania terenu. NL740R DIGITAL oferowany jest standardowo z czujnikiem, na którym różnice wysokości wyświetlane są cyfrowo. To w znaczny sposób ułatwia i przyspiesza pomiary. Sprzęt został wyposażony w intuicyjny interfejs z wyświetlaczem LCD, dzięki czemu możliwa jest obsługa zdalna za pomocą pilota radiowego.

Łatwe i Szybkie Pomiary

Niwelator NL740R DIGITAL posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast jest gotowy do pracy. Generowana wiązka laserowa jest widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Cyfrowe wskazania różnicy wysokości na wyświetlaczu (czujnik laserowy, cyfrowy) znacznie skracają proces niwelacji. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne Zastosowanie

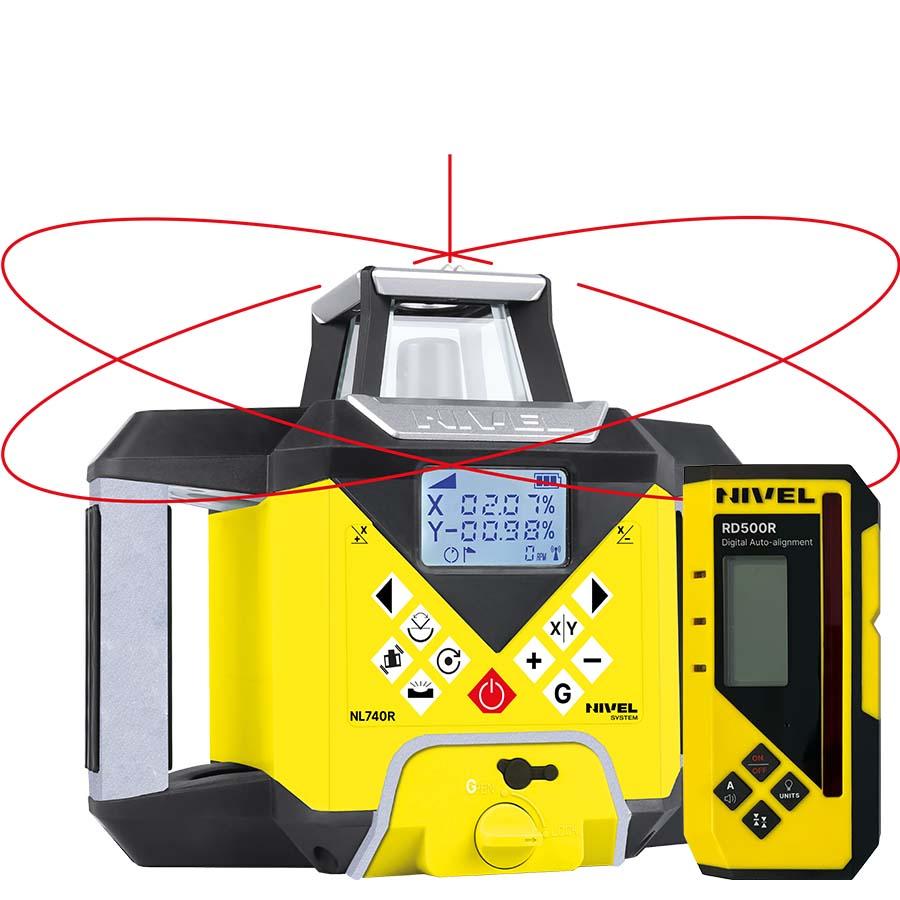

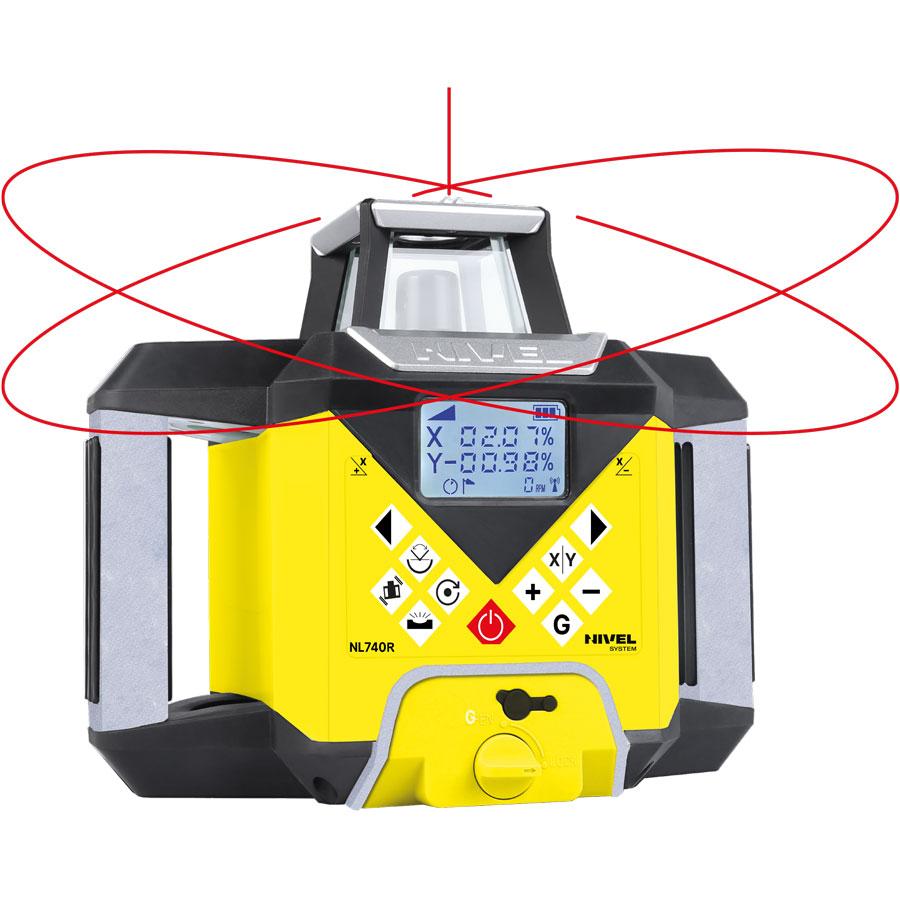

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana cyfrowo (z panelu sterowania lub pilota) w jednym lub dwóch kierunkach. Dzięki tej funkcji laser może być stosowany przy pracach tj.: wylewanie posadzek, niwelacja, przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy dużych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 700 m (średnica pracy). Różne prędkości obrotów głowicy sprawiają, że sprzęt znajduje zastosowanie przy pracach instalacyjnych wewnątrz budynku, jak i przy sterowaniu maszynami, gdzie wymagane są wyższe prędkości (800 obr/min).

Niezastąpiony na Budowie

Niwelator NL740R DIGITAL został wyposażony w elektroniczny kompensator, który skutecznie eliminuje drgania oraz zapewnia precyzyjne poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dokładniejszy. Jest to istotny czynnik przy wykonywaniu pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dzięki eliminacji drgań uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody (IP56). Głowica rotacyjna osłonięta jest metalowym korpusem, a obudowa lasera wyposażona w gumowe osłony chroniące przed uszkodzeniami, które mogą powstać np. na skutek uderzeń.

Intuicyjna Obsługa

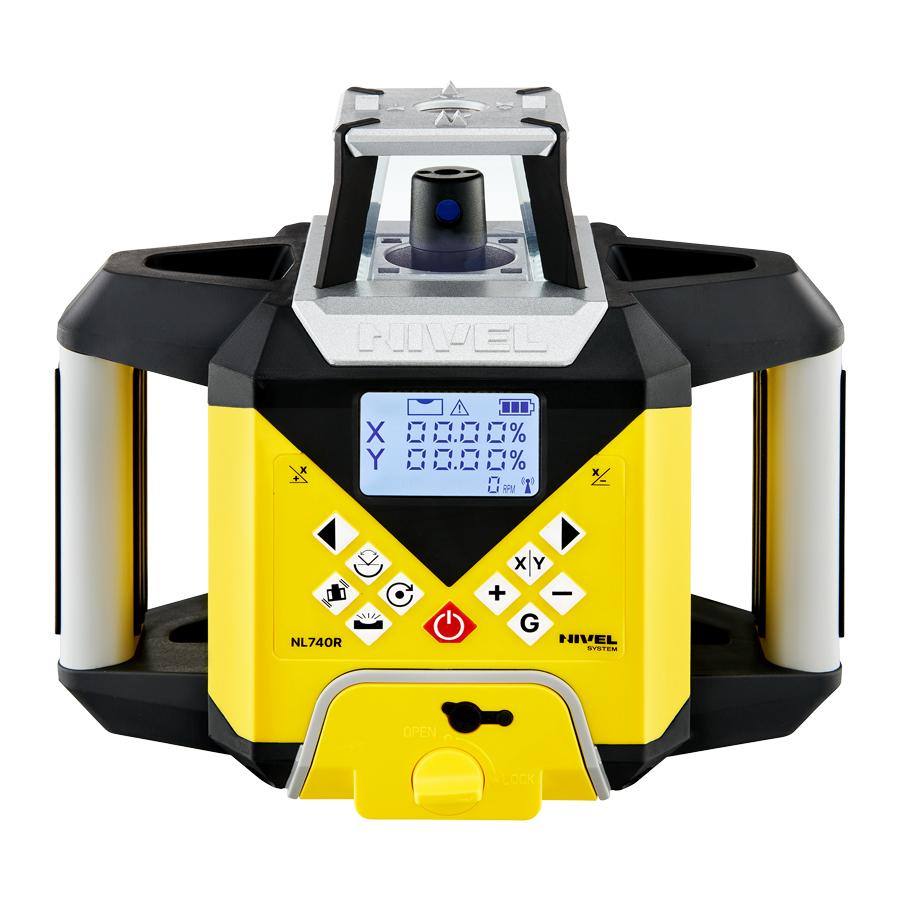

NL740R DIGITAL został wyposażony w intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków, odbywa się cyfrowo. Funkcje automatycznego wyszukiwania za pośrednictwem czujnika z komunikacją radiową ustawi wiązkę referencyjną do założonego poziomu lub kierunku (punktu wyznaczonego przez czujnik laserowy). Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania (radiowa komunikacja zapewnia zasięg nawet do 100m). Laser zasilany jest wydajnym akumulatorem 5000mAh, może być też zasilany bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, z poręcznymi uchwytami – dzięki czemu laser jest łatwy w instalacji na budowie oraz przy transporcie.

Zastosowania

• Równanie terenu - niwelacja
• Prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• Prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• Prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• Prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• Prace stolarskie - meble, zabudowy
• Ogrodnictwo, rolnictwo
• Kontrola pracy maszyn - systemy laserowe

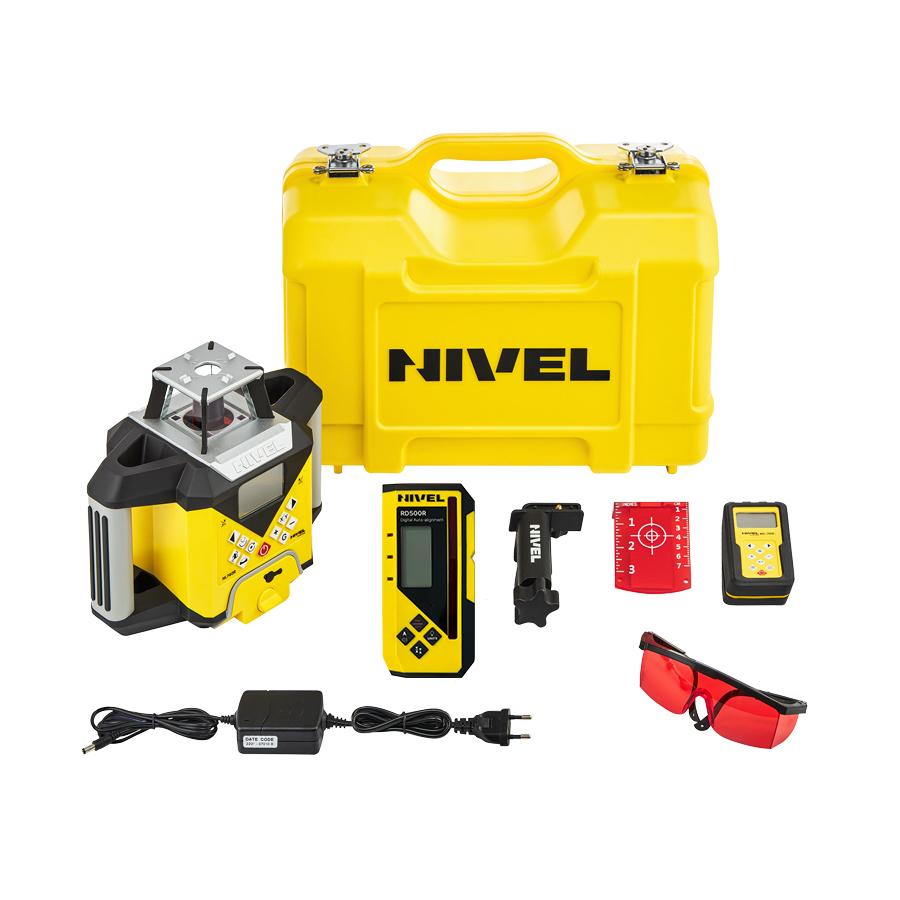

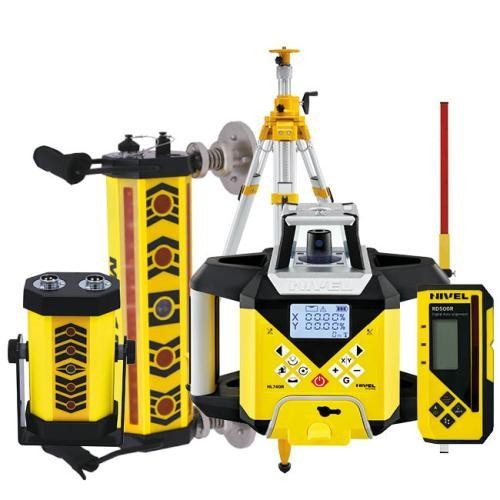

Zestaw Zawiera

• NL740R – laser obrotowy

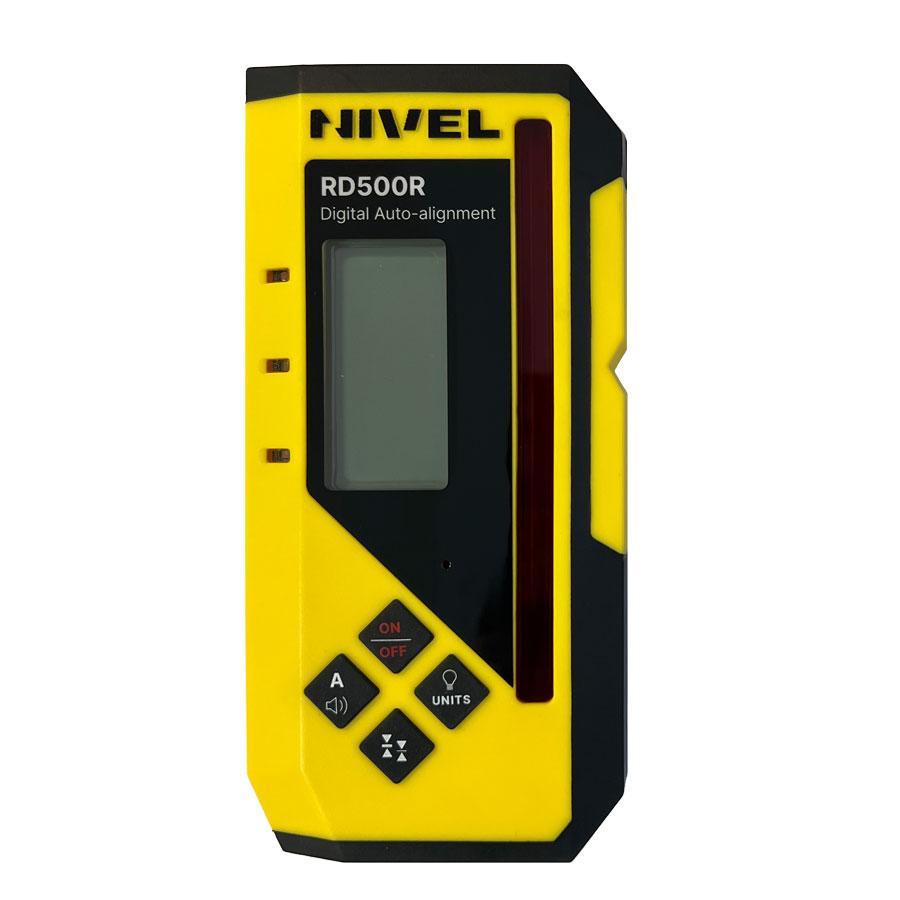

• RD300R – czujnik laserowy (radiowy, cyfrowy)
• NL-BR500 – uchwyt czujnika lasera
• RC-7DS – pilot sterowania
• TR-R – tarczka laserowa
• GL-R – okulary laserowe
• Aku Li-ion 5000 – akumulator
• CH-6 – ładowarka
• Kufer transportowy
• Statyw korbowy SJJ32
• Łata
• System koparkowy MC-1D na magnesy

Opis Produktu

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokości, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem - bez konieczności wykonywania pomiarów kontrolnych.

• Uniwersalne rozwiązanie: dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki).
• Szybsza praca, wyższa wydajność: maszyna może zrobić więcej w tym samym czasie.
• Wzrost dokładności pracy: oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni.
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn: prosta, intuicyjna obsługa.
• Prosta i szybka instalacja: montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę.
• Brak poprawek, brak przekopań: mniejsze ryzyko popełnienia błędu przez człowieka.
• Oszczędność czasu: mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny).
• Kontrola pracy w kabinie operatora: transmisja sygnału do wyświetlacza kabinowego (MC-RD1).

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: "Opuść łyżkę lub lemiesz", "Podnieś łyżkę lub lemiesz", "Tak trzymaj". Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

Korzyści z zastosowania systemu MC-1D

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące takie metody są często kosztowne, długotrwałe i wymagają specjalizacji oraz dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej?

Rozwiązanie pomiarowe - Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu. Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

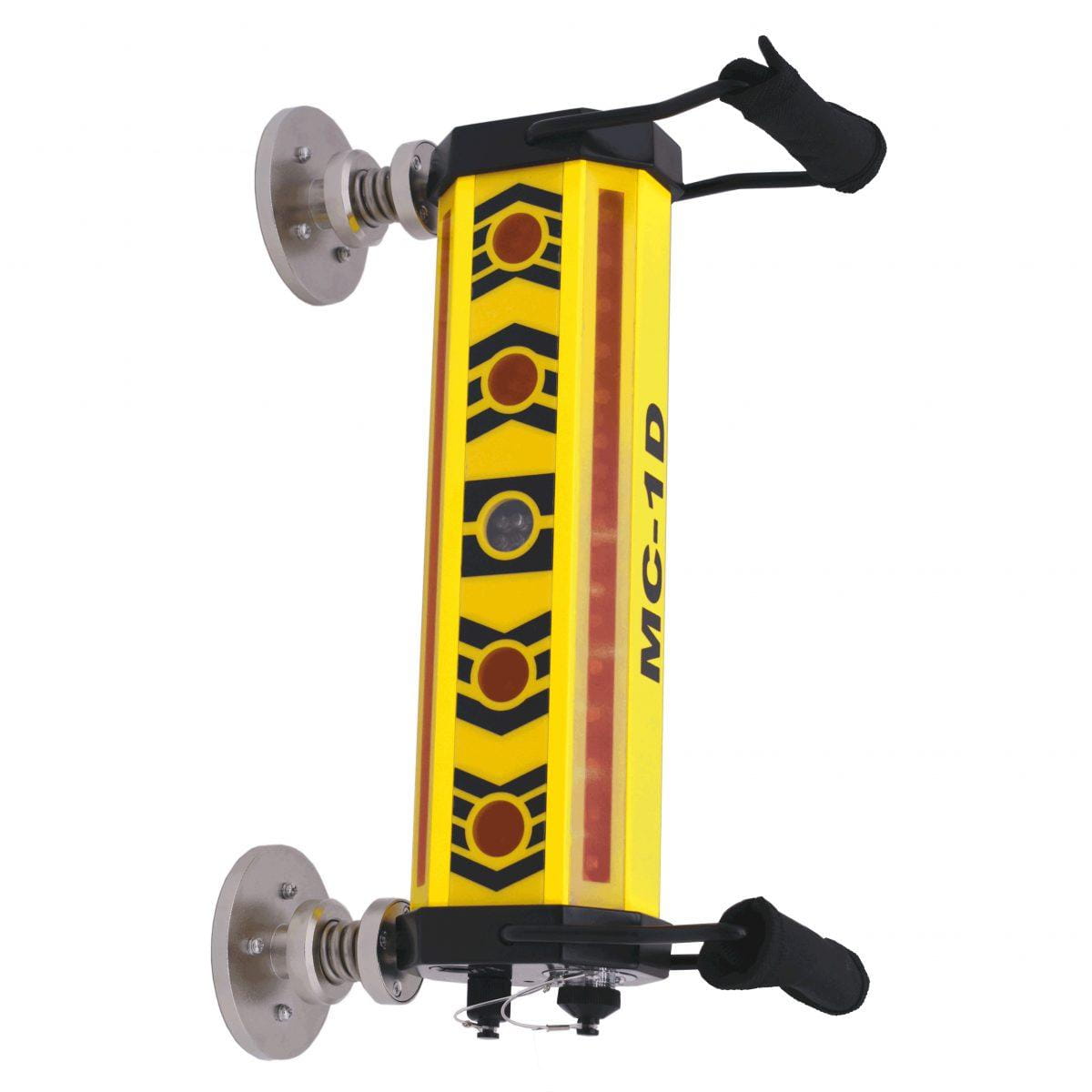

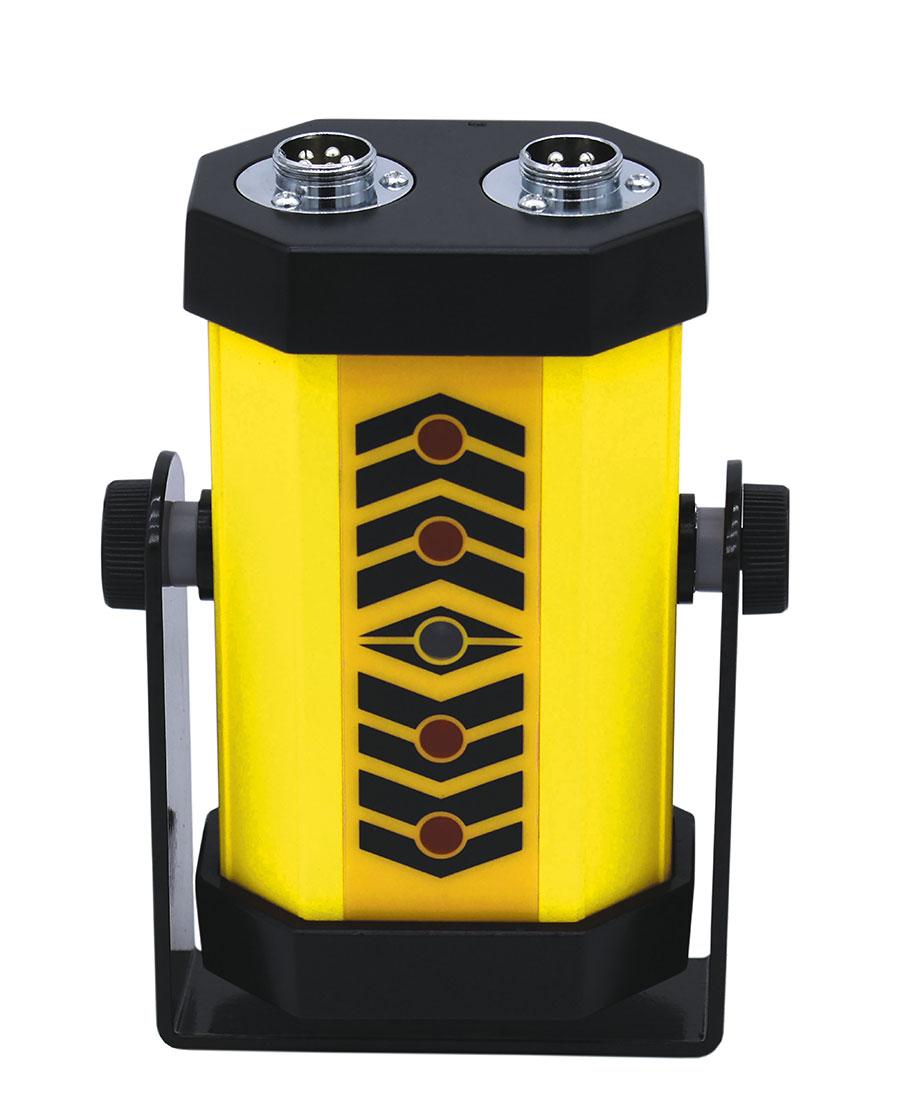

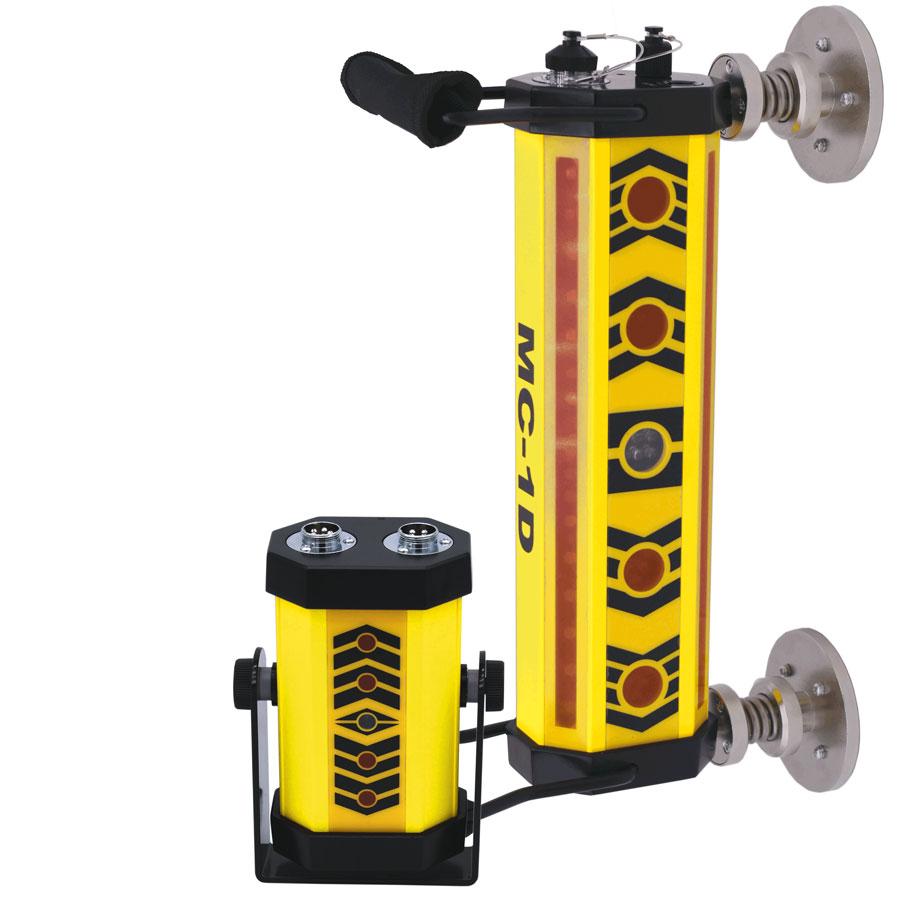

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne, gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System współpracuje z niwelatorami laserowymi rotacyjnymi z wiązką czerwoną. Niwelator ustawia się w osi drogi, boiska, placu (na jego obrzeżach), co pozwala wyznaczać płaszczyznę ze spadkiem bez konieczności przestawiania lasera. W przypadku niwelatorów Nivel System operator maszyny może zmieniać ustawienia instrumentu zdalnie, za pomocą pilota. Prace ziemne często składają się z kilku etapów (np. niwelacji gruntu, drenaż, wykonania warstw podbudowy / ułożenia kruszywa (o różnych frakcjach), położenia nawierzchni). Technikę laserową Nivel System można z powodzeniem zastosować na wszystkich etapach. Ułatwia to w znacznym stopniu uzyskanie odpowiedniej grubości poszczególnych frakcji kruszywa. Zastosowanie czujnika MC-1D na koparce pozwala operatorowi przygotować wykop z wyższą dokładnością (bez przekopań). Na wszystkich etapach prac system laserowy pozwala zaoszczędzić czas i pieniądze. Specjalistyczne firmy, które przy wykopach stosują niwelator optyczny, potrzebują na to więcej dniówek, zaś po przejściu na technologię laserową firmy Nivel System czas operacji skraca się co najmniej o połowę. Zwiększona wydajność przejawia się także w ograniczeniu kosztów robocizny (krótszy czas pracy ludzi i oszczędność materiałów budowlanych). Przystępne koszty sprawiają, że technologia ta jest dostępna nawet dla najmniejszych firm.

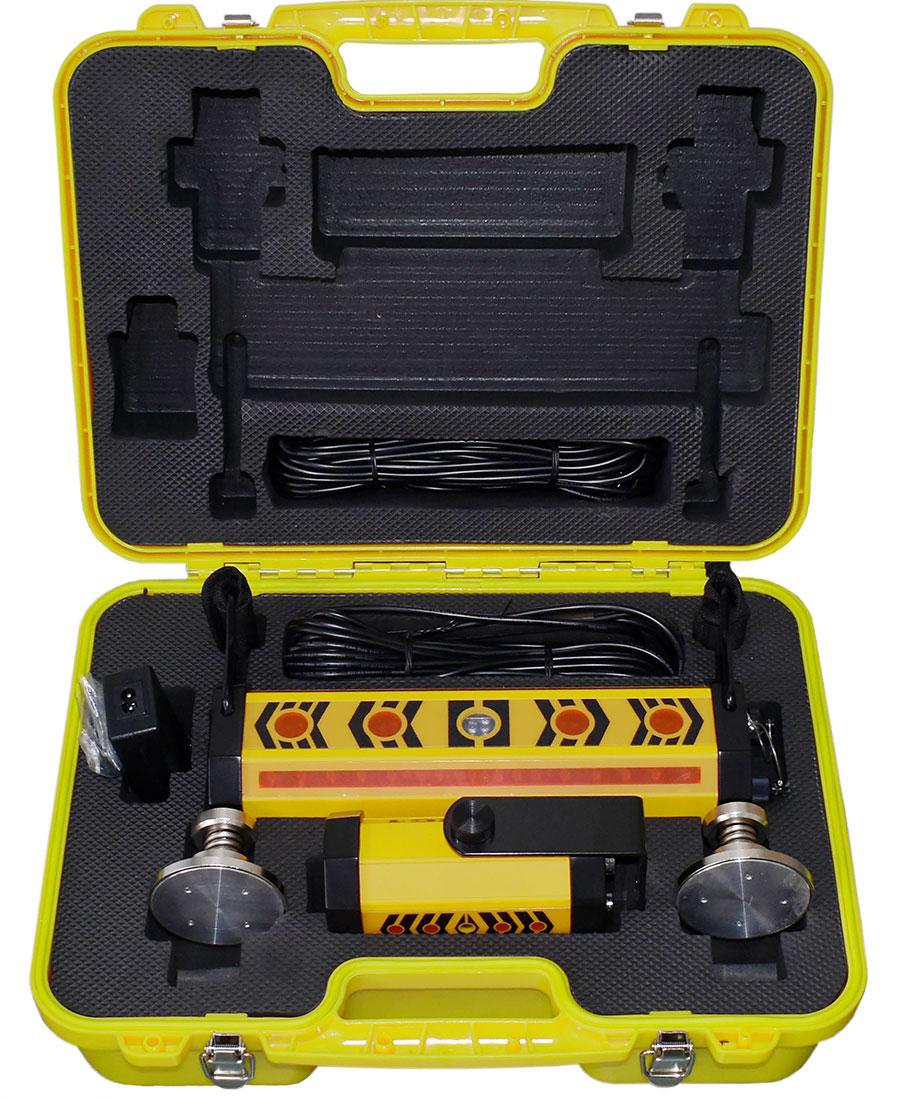

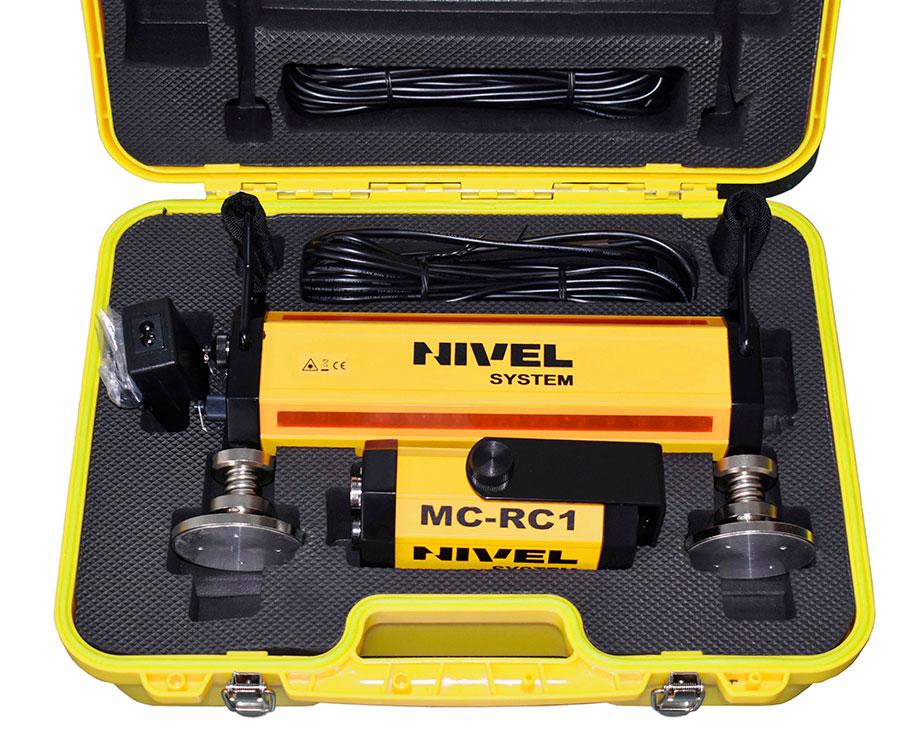

W Zestawie

• MC-1D - czujnik maszynowy z wbudowanym akumulatorem

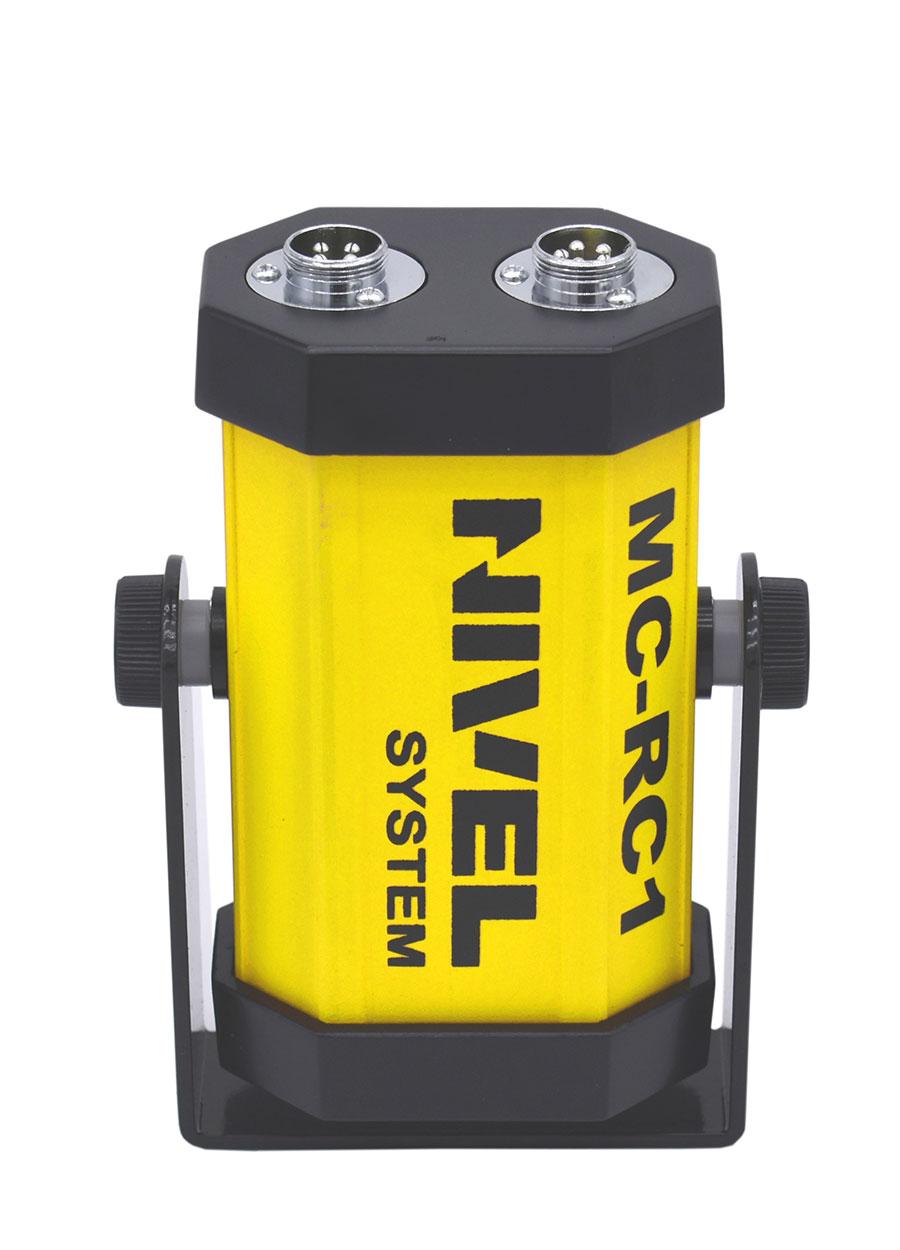

• MC-RC1 - wyświetlacz kabinowy
• Przewód łączący czujnik z wyświetlaczem kabinowym

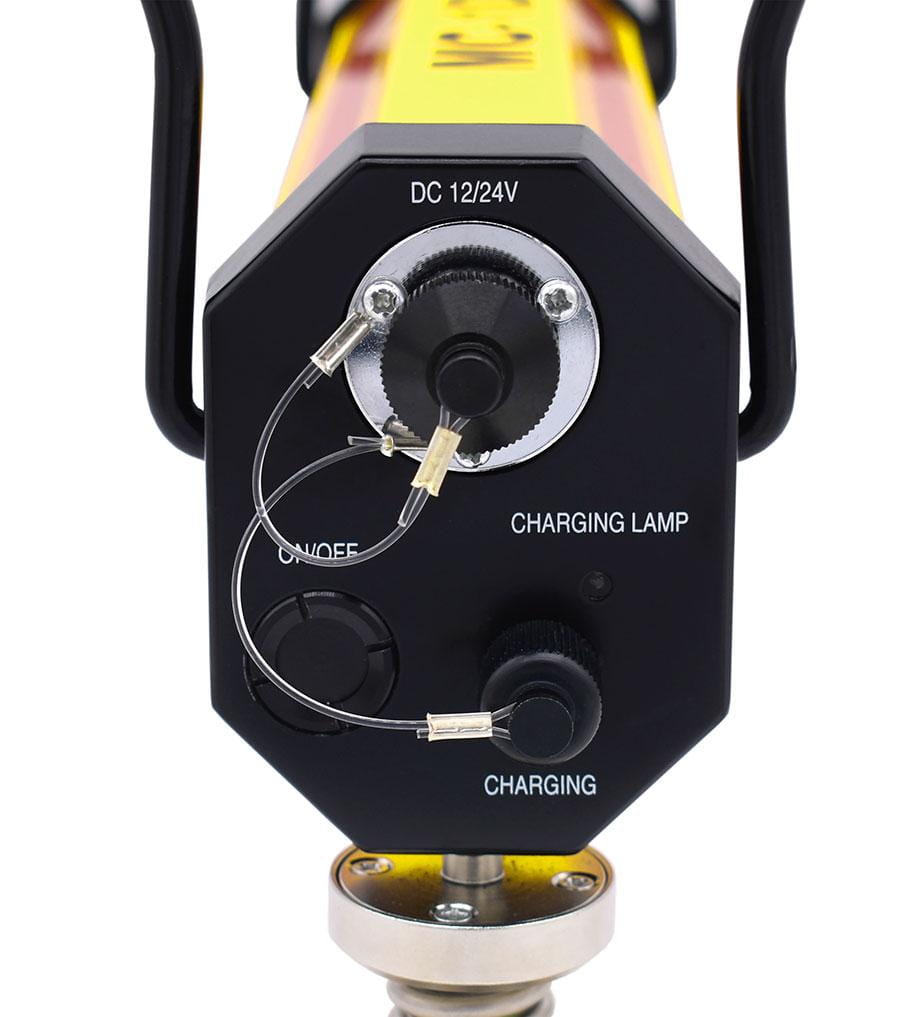

• Przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• Ładowarka
• Waliza transportowa
